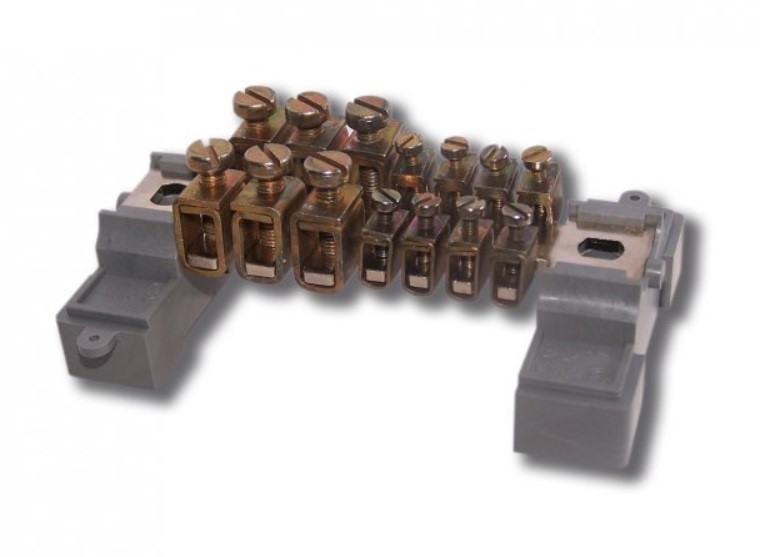

Ekvipotenciální svorkovnice EPS 3 bez krytu

Ekvipotenciální svorkovnice EPS 3 bez krytu

Ekvipotenciální svorkovnice EPS 3 bez krytu je určena pro použití v domovních i průmyslových rozvodech jako svorkovnice hlavního pospojování.

Svorkovnice lze upevnit pomocí šroubů M5, které nejsou součástí balení, na stěnu, rozvodnou desku apod. . Upevňovací šrouby nejsou od můstku svorkovnice vodivě odizolovány. Svorkovnice bez krytu lze navíc umístiti do instalačních krabic. Pro EPS 3 je doporučený typ KO 100E. Spojovací a odbočovací část svorkovnice je tvořena propojovacím mosazným můstkem (galvanicky poniklovaným) a upevňovacími třmeny z oceli (galvanicky pokovenými ZnCoCr).

Typ EPS 3 je rozměrově menší a upínací průřezy jsou omezené.

Propojovací můstek je konstruován tak, že je zamezeno vypadnutí třmenů z vlastního můstku při uvolnění šroubu. Počet či druh třmenů nelze měnit.

Technické parametry

• Materiál pouzdra: Polyamid PA 6, hořlavost bez halogenu
• Barevné provedení plastových částí: šedá
• Svorky jsou vhodné pro připojení měděných i hliníkových vodičů
• ČSN EN 60998-1:05 ed. 2, ČSN EN 60998-2-1:05 ed. 2, ČSN EN 60947-1:08 ed. 4a, ČSN EN 60974-7-1:03 ed. 2
• Upevnění ( na stěnu apod.): Doporučený šroub M5 s válcovou hlavou (min. L = 40 mm). Rozteč montážních otvorů můstku svorkovnice 103 mm)
