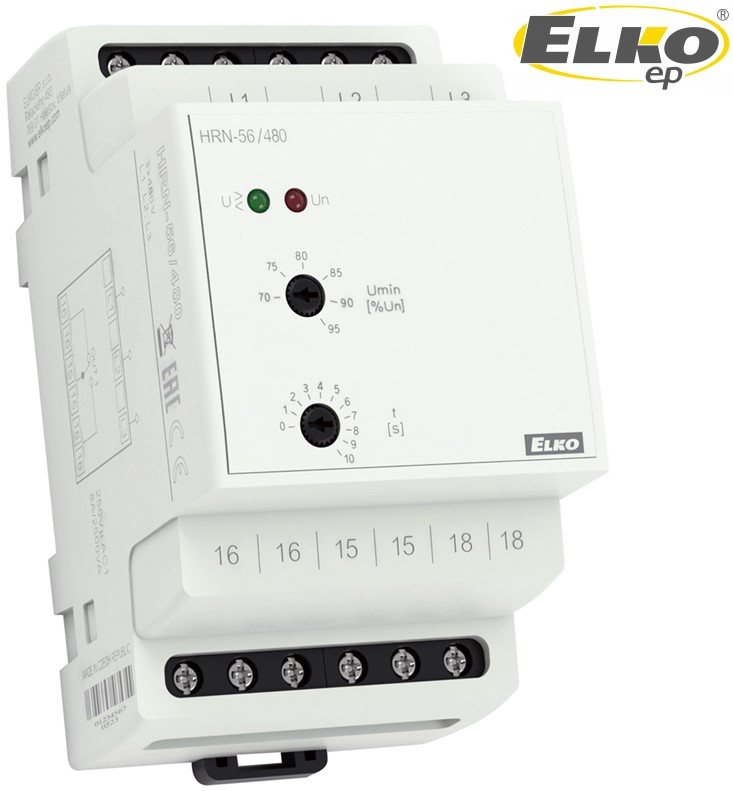

Hlídací napěťové relé HRN-56/480V ELKO
Relé kontroluje sled a výpadky fází (např. kontrola správného otáčení motorů, pohonů apod.)
Relé určeno pro hlídání 3-fázové sítě střídavého napětí
Napájecí a hlídané napětí Un: 3x 480 V
V provedení 3- MODUL, upevnění na DIN lištu
Pevná prodleva T1 (500 ms) a nastavitelná prodleva T2 (0 -10 s)
Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé
Výstupní kontakt 1x přepínací 8 A / 250 V AC1

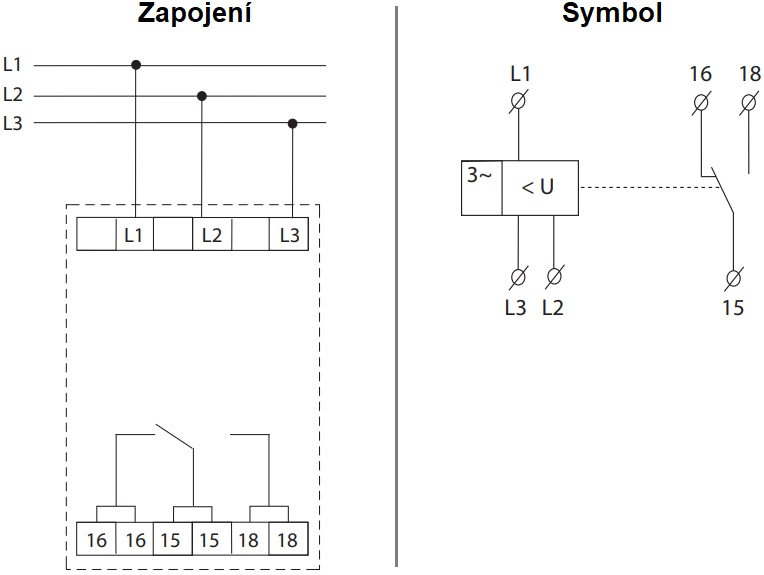

Popis funkce
Relé v 3-fázové síti kontroluje správný sled a výpadek kterékoliv fáze.
Zelená LED svítí trvale a indikuje přítomnost napájecího napětí.
Při výpadku fáze bliká červená LED a relé vypne.
Přechod do stavu poruchy je zpožděn - nastavení zpoždění se provádí potenciometrem na panelu přístroje.
Při nesprávném sledu fází svítí červená LED trvale a relé je vypnuto.
Pokud napájecí napětí poklesne pod 60 % Un (Uoff spodní úroveň), dojde k okamžitému rozepnutí relé bez uplatnění zpoždění a je hlášen chybový stav červenou LED.
Díky napájení ze všech tří fází je relé schopno provozu i při výpadku jedné z fází.
Musí být instalován v souladu s platnými předpisy a normami .
Instalaci, připojení, nastavení a obsluhu může provádět pouze osoba s odpovídající elektrotechnickou kvalifikací.
Přístroj obsahuje ochrany proti přepěťovým špičkám a rušivým impulsům v napájecí síti.
Pro správnou funkci těchto ochran však musí být v instalaci předřazeny vhodné ochrany vyššího stupně (A, B, C) a dle normy zabezpečeno odrušení spínaných přístrojů (stykače, motory, induktivní zátěže apod.).
Před zahájením instalace se bezpečně ujistěte, že zařízení není pod napětím a hlavní vypínač je v poloze “VYPNUTO”.
Neinstalujte přístroj ke zdrojům nadměrného elektromagnetického rušení.
Správnou instalací přístroje zajistěte dokonalou cirkulaci vzduchu tak, aby při trvalém provozu a vyšší okolní teplotě nebyla překročena maximální dovolená pracovní teplota přístroje.
Pro instalaci a nastavení použijte šroubovák šíře cca 2 mm.
