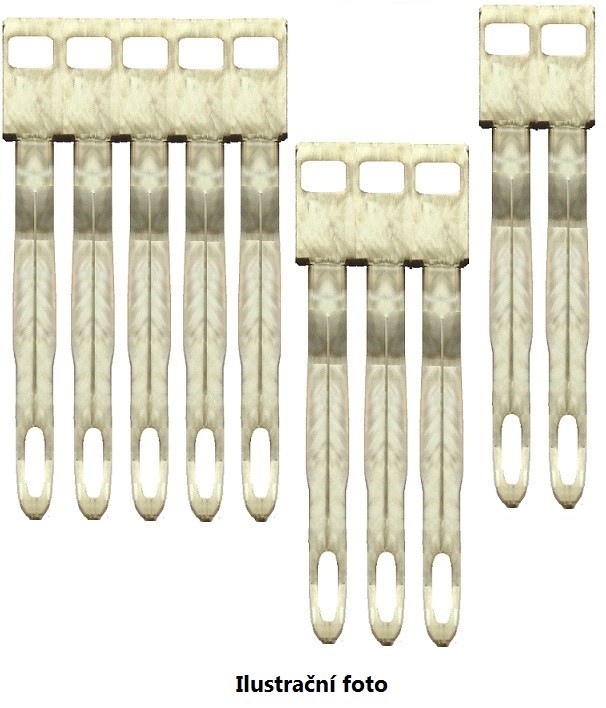

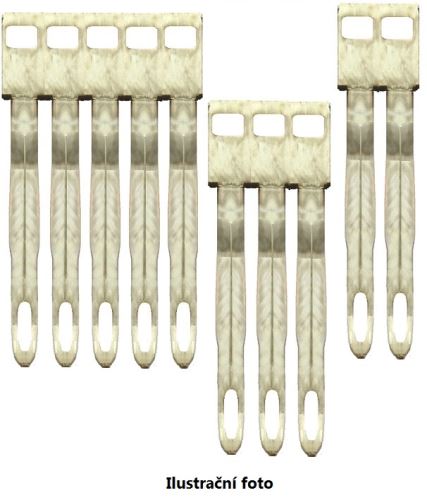

Hřeben propojovací pro svorku CBC.4 / 3-násobný

Hřeben propojovací pro svorku CBC.4 / 3-násobný

Rychlospojka a bez šroubů

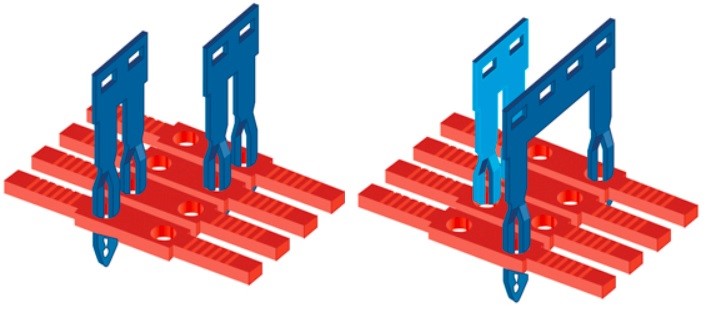

Možnost křížového a offsetového připojení
Po vložení vnitřně chráněná instalace IPXXB, bez pomoci další izolační ochrany
Systém krytý patentem

1 - 2

Po odříznutí lišty pro počet nezbytných pólů vložit křížové připojení do speciální dutiny svorkovnice. V tomto místě při práci špičkou šroubováku zatlačit křížové spojení až k uzamykacímu bodu. Křížové připojení bude zcela izolované a jiskrově chráněno IPXXB.

3 - 4

Po vložení křížového připojení lze připojené póly zvýraznit pomocí zelené vložky PTC/SP. Toto příslušenství je dodáváno ve standardní délce 100 mm a lze jej snadno krájet pomocí jednoduché řezačky.

5

K odstranění křížového ucpání stačí vyjmout vložku PTC/SP, zasunout špičku šroubováku do štěrbiny samotného křížového připojení, vypáčit a vytáhnout.
