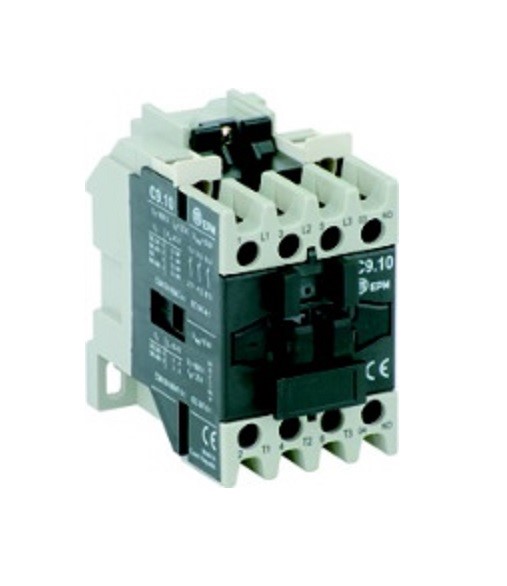

Stykač C9.10 220-230V / 50Hz 3-pólový EPM
Stykač C9.10 220-230V / 50Hz 3-pólový EPM
Technické parametry
Impulzní výdržné napětí Uimp : 8 kV
Hlavní obvody
Počet hlavních kontaktů NO : 3
Počet hlavních kontaktů NC : 0
Jmenovité izolační napětí Ui : 690 V
Jmenovitý tepelný proud : 25 A
Jmenovitý pracovní proud Ie v AC-1 pro 380..400 V : 25 A
AC-3 pro 400 V : 9 A
AC-4 pro 380..400 V : 4,7 A
DC-1 pro 220 V : 25 A
DC-3 pro 220 V : 12 A
DC-5 pro 220 V : 8 A
Max. výkon spínaného motoru v AC-3 pro 220-230 V : 2,2 kW
AC-3 pro 380-400 V : 4 kW
AC-3 pro 500 V : 5,5 kW
AC-3 pro 660-690 V : 5,5 kW
AC-4 pro 400 V : 2 kW
AC-4 pro 500 V : 2,5 kW
Připojitelný vodič tuhý / slaněný : 1 - 4 / 1 - 2,5 mm2
Pomocné obvody
Počet pomocných kontaktů NO : 1
Počet pomocných kontaktů NC : 0
Jmenovité izolační napětí Ui : 690 V
Připojitelný vodiče tuhý / slaněný : 1 - 4 mm2
Ovládání
Ovládací napětí : 220 - 230 V
Ovládací frekvence : 50 Hz
Ostatní
Rozměry (š x v x hl) mm : 45 x 78,5 x 73
