Termostat stonkový TH 143 20-140°C délka stonku 350mm
Termostat stonkový TH 143 20-140°C délka stonku 350mm
Stonkový termostat řady TH 140 je teplotně závislý jednopólový spínač, pracující na principu nestejné tepelné dilatace dvou různých kovů. Slouží ke spínání elektrických obvodů, nikoliv však jako hlavní vypínač. Termostat je určen pro střídavé napětÍ.
Termostat je určen pro regulaci a omezení teploty el. radiátorů naplněných kapalinou.
Jiné způsoby použití je nutno konzultovat s výrobcem.
- Termostat je vyroben v přepínacím (třísvorkovém) provedení s ochrannou zemnící svorkou na krytu
- Teplotně citlivý element je stonek termostatu, tvořený dilatující mosaznou
- Teplotní dilatace trubky se přenáší invarovou tyčí přes pákový převod na spínací mechanismus, který je umístěn v hlavici.
- Regulační knoflík pro nastavení žádané teploty je rovněž uzavřen v hlavici a lze jej zaaretovat, aby nedošlo (např. vlivem otřesů) k přestavení vypínací teploty.
- Pro připevnění termostatu v regulovaném prostředí slouží převlečná matice na stonku termostatu.
- Při montáži nesmí být stonek mechanicky namáhán a musí být uložen tak, aby mohl volně dilatovat.
- Při montáži v kapalném prostředí nutno použít ochrannou jímku.
- Termostaty je určen pro střídavé zatížení.
- Termostat je velmi citlivý a odolný.
- Pracovní poloha termostatu je libovolná.
Technické parametry
Přesnost nastavení: ±10% z regulačního rozsahu
Délka stonku: 350 mm
Teplota hlavice: 0 - 120 °C
Teplota stonku: -30 - 140 °C
Stupeň krytí: IP 44
Životnost: 100 000 cyklů
Regulační rozsah: 20 - 140 °C
Diference spínací teploty: 1 - 4 K
Zatížení kontaktů: 250 V, 15 A AC
Odolnost proti rázům: 5g 1÷2 c/s
Odolnost vnějším vlivům: hlavice odolná vlivům třídy AB7, AE3, AM1, AN1, BE1

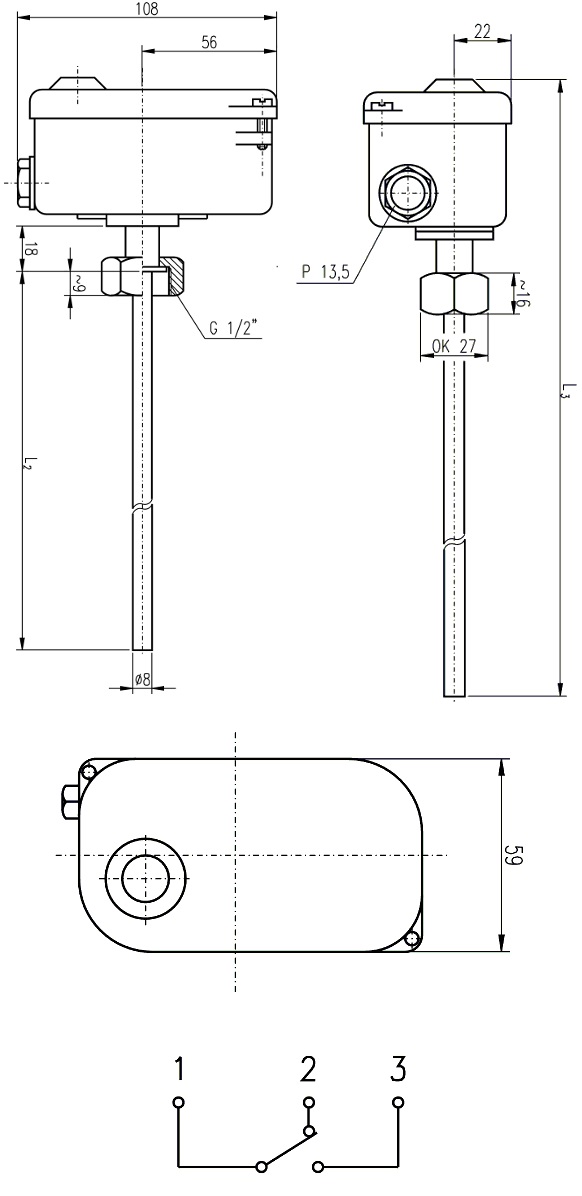

Rozměry mm: stonek L2 = 350, termostat L3 = 440

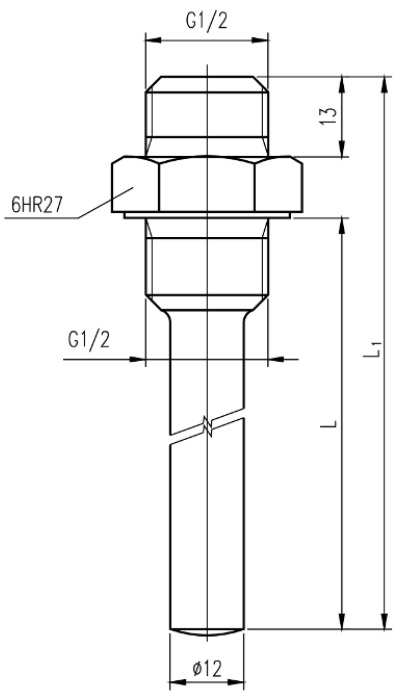

Při montáži v kapalném prostředí nutno použít ochrannou jímku.
Typ termostatu L [mm] L1 [mm]
TH 143 337 360
