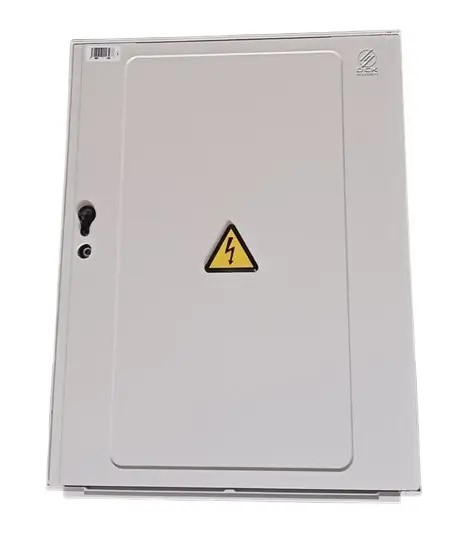

Elektroměrový rozvaděč do zdi pro FVE 80A (35mm2) ČEZ, EG.D - DCK ER212/NVP7P-C 80A/QM+FV 594110012
Elektroměrový rozvaděč DCK ER212/NVP7P-C 80A/QM+FV pro FVE ČEZ, EG.D (E.ON), svorky 35mm2, 594110012
Elektroměrový rozvaděč v prémiové 80A variantě pro vysoký výkon, osazený naddimenzovanými svorkami 35 mm2 pro připojení i velmi silných přívodních kabelů
💡 Tip pro Vás
Hledáte standardní řešení pro běžný rodinný dům?
Prohlédněte si 63A verzi tohoto rozvaděče, která je ideální pro standardní přípojky.
Je vybaven hlavním vypínačem QM v měřené části pro bezpečné odpojení objektu od elektrické sítě a jističem HDO, který umožňuje přepínání mezi vysokým a nízkým tarifem (VT/NT). Díky rozšířené vnitřní výzbroji je připraven pro kombinované měření spotřeby a výroby, včetně připojení mikrozdrojů i výkonnějších fotovoltaických elektráren. Pro snadné zapojení silných kabelů je osazen svorkami o průřezu až 35 mm2.
Skříň je vyrobena z vysoce odolného termosetu (plast plněný skelným vláknem), který vyniká extrémní mechanickou pevností, nehořlavostí a odolností vůči povětrnostním vlivům.
Výhody a vlastnosti
- Vysoký výkon 80A - zesílené provedení vhodné pro náročné instalace, tepelná čerpadla a výkonné fotovoltaické systémy
- Příprava pro FVE - umožňuje kombinované měření spotřeby a výroby
- Dvousazbové měření VT/NT - dvoutarifní měření řízené pomocí přijímače HDO
- Bezpečné odpojení objektu - osazeno hlavním vypínačem QM v měřené části
- Materiál termoset - špičková odolnost proti UV záření, vlhkosti a mechanickému poškození. Skříň je barevně stálá a nepodléhá korozi
- Robustní svorky V35 - osazeno silovými svorkami pro bezpečné připojení vodičů až do průřezu 35 mm2
- Odnímatelné dveře - usnadňují přístup a manipulaci při montáži
- Nové provedení bezpečnostního značení - odolné plastové značení blesk v trojúhelníku s vysokou životností i na přímém slunci
Technické parametry
- Druh rozvaděče: elektroměrový pro přímé měření
- Distribuční síť: ČEZ, EG.D (E.ON)
- Konstrukční provedení: vestavné
- Typ měření: přímé dvoutarifní (dvousazbové)
- Třífázové provedení
- Jmenovité napětí: 400 V
- Jmenovité kmitočet: 50 Hz
- Jmenovitý proud: 80 A
- Zkratová odolnost: 10 kA
- Uzemňovací soustava: TN-C
- Stupeň krytí: IP44 (po otevření IP20C)
- Mechanická odolnost: IK10 - rozvaděč s vysokou pevností
- Materiál: samozhášivý termoset - odolný plast s UV stabilizací
- Počet elektroměrů: 1
- Způsob připojení přívodu / vývodu: P - konstrukční svorka
- Průřez vodičů: 35 mm2
- Uzavírání dveří: jednobodové se čtyřhranem 6x6 mm (trnový klíč)
- Rozměry (v x š x h) mm: 600 x 470 x 220
- EMC prostředí: B - vhodný pro běžné prostředí
- Kategorie přepětí: IV - odolnost vůči přepěťovým jevům
- Stupeň ochrany: 3
Vnitřní výzbroj
- Elektroměrová deska s plombovatelným krytem jističů
- Jistič HDO B2/1 - kompletně osazený a zapojený
- Hlavní vypínač instalace QM - osazený
- Prostor pro sazbový spínač HDO - není součástí (dodává distributor)
- Svorkovnice PEN pro bezpečné uzemnění
- Řadové svorky (V35) - pro snadné připojení vodičů až do 35 mm2
- Prostor pro hlavní jistič - není součástí
- Příprava pro připojení FVE - pro mikrozdroje i výkonné elektrárny
- Rozšířená vnitřní výzbroj pro kombinované měření spotřeby a výroby
- Plombovatelné části v souladu s požadavky ČEZ a EG.D
Význam označení ER212/NVP7P-C 80A/QM+FV - elektroměrový rozvaděč pro fotovoltaiku
| Značka | Význam |
|---|---|
| E | Elektroměrový rozvaděč pro přímé měření do 80A |
| R | Samostatný modul pro umístění měřicí soupravy |
| 2 | Prostor pro dvoutarifní třífázový elektroměr + místo pro spínací prvek sazby (HDO) |
| 1 | Počet elektroměrů: 1 ks |
| 2 | Uspořádání přístrojů: na elektroměrové desce s plombovatelným krytem, schválené pro ČEZ i EG.D |
| N | Materiál skříně: termoset (SMC) - samozhášivý, UV stabilní plast |
| V | Konstrukční provedení: vestavné - pro osazení do zdi, výklenku |
| P | Přívod: konstrukční svorka pro přímé připojení vodičů |
| 7 | Uzavírání dveří: trnový klíč 6×6 mm, jednobodové |
| P | Vývod: konstrukční svorka pro přímé připojení vodičů |
| C | Monolitické provedení skříně - charakteristický boční prolis |
| 80A | Jmenovitý proud: 80A |
| QM | Vypínač v měřené části - plombovatelný, umožňuje bezpečné odpojení objektu |
| FV | Příprava pro fotovoltaiku - rozšířená výzbroj pro kombinované měření spotřeby a výroby, splňuje požadavky pro připojení mikrozdroje |
Materiál skříně - termoset (SMC)
Elektroměrová skříň ER212/NVP7P-C 80A/QM+FV je vyrobena ze samozhášivého termosetového kompozitu (SMC) v barevném provedení RAL 7035 - světle šedá. Materiál je navržen pro dlouhodobé venkovní použití s vysokou mechanickou i tepelnou odolností.
Vlastnosti termosetu
-
Odolnost vůči statickému i dynamickému namáhání
-
Samozhášivost dle UL 94-V0
-
Hořlavost HB40 (vodorovně), V-0 (svisle) dle ČSN EN 60695-11-10
-
Zkouška žhavou smyčkou 960 °C dle ČSN EN 60695-2-11
-
Odolnost vůči teplotám: krátkodobě až 140 °C (ISO 306), trvale 115 °C (IEC 216)
-
Testováno při nízkých teplotách -35 °C
-
UV stabilizace a odolnost vůči povětrnostním vlivům
-
Zdravotně nezávadný materiál
-
Mechanická odolnost IK10 - vysoká pevnost proti nárazu
Díky materiálu SMC rozvaděč nekoroduje, není ho třeba nikdy natírat a jeho životnost přesahuje 30 let i v náročných venkovních podmínkách.
Dvousazbové (dvoutarifní) měření
Odběr elektrické energie je účtován podle dvou sazeb - vysokého (VT) a nízkého tarifu (NT). Jistič HDO umožňuje přepínání mezi tarify na základě signálu od distributora. Tento typ měření je vhodný pro objekty s elektrickým vytápěním, bojlerem nebo fotovoltaikou, kde lze využít výhodnější sazbu v době nízkého tarifu.
Co znamená QM v označení
ER212/NVP7P-C 80A/QM+FV je vybaven hlavním vypínačem v měřené části. Umožňuje bezpečné odpojení celého objektu od elektrické sítě při revizi, poruše nebo zásahu technika. Vypínač je plombovatelný dle požadavků distributorů.
Regulace výroben
-> znamená řízení výkonu nebo chování zdrojů elektrické energie, které jsou připojené k distribuční síti - typicky fotovoltaických elektráren (FVE), mikrozdrojů nebo dobíjecích stanic.
Co se tím myslí v kontextu elektroměrového rozvaděče?
V rozvaděčích s přípravou pro FVE je často rezerva pro osazení tzv. reléboxu nebo jiného řídicího prvku, který umožňuje:
-
Omezit nebo vypnout výrobu v určitých situacích (např. při přetížení sítě, poruše, požáru)
-
Reagovat na signál od distributora - např. pomocí HDO nebo datového řízení
-
Zajistit bezpečnost a stabilitu sítě - hlavně u větších nebo hromadných instalací
