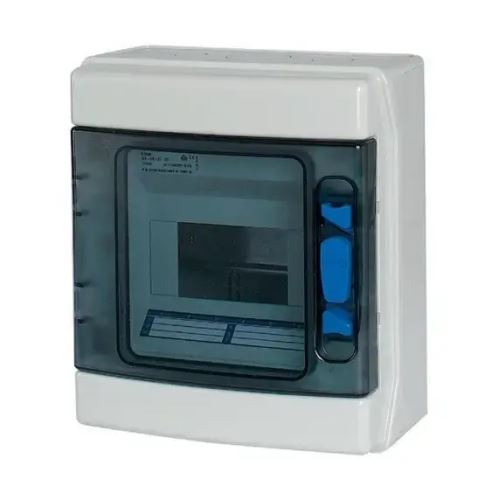

Rozvaděč na zeď EATON IKA-1/6-ST IP65 6 modulů průhledné dveře 174222

💡 Tip pro Vás

Pokud plánujete do budoucna připojit více vnitřních okruhů, zvažte větší rozvodnice z řady EATON IKA s kapacitou 12 modulů nebo 24 modulů.

Pro instalace, kde bude rozvodnice vystavená slunečnímu záření, volte provedení s UV stabilitou materiálu, vhodné pro venkovní použití.

   Výhody a vlastnosti

• Vysoké krytí IP65 - nekompromisní ochrana proti prachu a stříkající vodě, ideální pro vlhké technické místnosti, garáže nebo vnitřní prostory s kondenzací vlhkosti.
• Mechanická odolnost IK08 - robustní skříň z kvalitního ABS výborně snáší nárazy a běžné mechanické zatížení v drsnějším provozu.
• Chytré kabelové vstupy - skříň disponuje připravenými metrickými prolisy pro kabelové vývodky na horní i spodní straně a také otvory na zadní desce pro čistý přívod kabelů přímo ze zdi.
• Průhledná dvířka - tónované provedení dveří umožňuje rychlou vizuální kontrolu stavu jističů a chráničů, aniž byste museli rozvodnici otevírat.
• Snadná změna směru otevírání - závěs průhledných dvířek lze jednoduše uživatelsky přehodit na levou či pravou stranu podle dispozic na stěně.
• Flexibilní přední rám - krycí rám se automaticky přizpůsobí drobným rozdílům v šířce modulárních přístrojů různých výrobců, což zaručuje dokonale přesné usazení bez dodatečných úprav.
• Dostatek prostoru pod DIN lištou - až 46 mm volného manipulačního prostoru usnadní bezpečné ukládání a přehledné vyvázání vnitřní kabeláže, což ocení každý montážník.
• Rychlá montáž bez vrtání do skříně - nástěnné provedení na omítku umožňuje přímé upevnění na stěnu bez nutnosti provrtávat samotné tělo rozvodnice, což zaručuje stoprocentní zachování krytí IP65 a perfektně se hodí pro dodatečné instalace bez zasekávání do zdi.
• 1 řada, 6 modulů - kompaktní rozměry vhodné tam, kde potřebujete zapojit jen několik jističů nebo chráničů a nechcete zabírat zbytečně mnoho místa.
• Kompletní PE a N svorkovnice - šroubové svorky, které jsou součástí balení, umožňují bezpečné a přehledné připojení všech vodičů i větších průřezů.
• ABS plast pro interiéry - odolný materiál určený do vnitřních prostor, vhodný tam, kde nehrozí trvalé UV zatížení.
• Bezhalogenový materiál - v případě požáru plast neuvolňuje toxické ani korozivní plyny, což chrání zdraví osob i okolní elektronická zařízení v objektu.
• Odolnost proti teplu 650 °C - skříň úspěšně prošla testem žhavou smyčkou na 650 °C, materiál je samozhášivý a v případě vnitřní poruchy spolehlivě zabrání šíření plamene.
• Možnost uzamčení - průhledná dvířka se snadno otevírají i zavírají a skříň je připravena pro dodatečné doplnění cylindrického zámku proti neoprávněnému přístupu.
• Třída ochrany II (dvojitá izolace) - celoplastové provedení s dvojitou izolací zaručuje maximální bezpečnost před úrazem elektrickým proudem a eliminuje nutnost uzemňování samotné skříně.

Vnitřní výzbroj a obsah balení

• Rozvodnice EATON IKA-1/6-ST s průhlednými dvířky
• Přístrojová DIN lišta (jednokolejná kolejnice) pro montáž přístrojů
• Čelní kryt s výřezem pro modulární přístroje
• Kryt rezervní sekce (záslepky pro neobsazené pozice o velikosti až 6 prostorových jednotek)
• Šroubové svorkovnice PE a N (kompletní sada)
  • PE: 2x (2,5–6 mm²) + 2x (4–10 mm²) + 1x (16–35 mm²)
  • N: 2x (2,5-6 mm²) + 2x (4-10 mm²) + 1x (16-35 mm²)
• Označení proudového obvodu (popisové štítky pro jističe)
• Těsnící krytky a upevňovací materiál - (uzamykací šrouby s možností utěsnění/plombování)

Co se reálně vejde do 6 modulů?

Šest modulových pozic je vhodných pro jednodušší lokální rozvody. Pro lepší představu uvádíme několik typických scénářů, jak lze rozvodnici osadit:

• Místní rozvod pro menší technickou místnost - 1x jednofázový proudový chránič (2 moduly) + 4x jednofázový jistič (4x1 modul). Vhodné například pro napájení bojleru, zásuvkového okruhu, osvětlení a oběhového čerpadla.
• Rozvod pro jedno třífázové zařízení a doplňkový okruh - 1x třífázový jistič (3 moduly) + 3x jednofázový jistič (3x1 modul). Ideální řešení pro napájení domácí vodárny nebo kompresoru.
• Jednoduchý bazénový rozvaděč uvnitř objektu - 1x jednofázový chránič (2 moduly) + 2x jednofázový jistič (2x1 modul) + 1x časové nebo spínací relé (2 moduly) pro řízení filtrace
