SCAME venkovní rozvaděč 18 modulů IKONA IP66 na omítku - 679.1018.2
SCAME 679.1018.2 venkovní rozvaděč IKONA IP66 na omítku 18 modulů
Venkovní rozvodnice ✔ plastový venkovní rozvaděč ✔ rozvodnice na omítku - právě tím je ✔ 18modulová vodotěsná skříň SCAME IKONA 679.1018.2

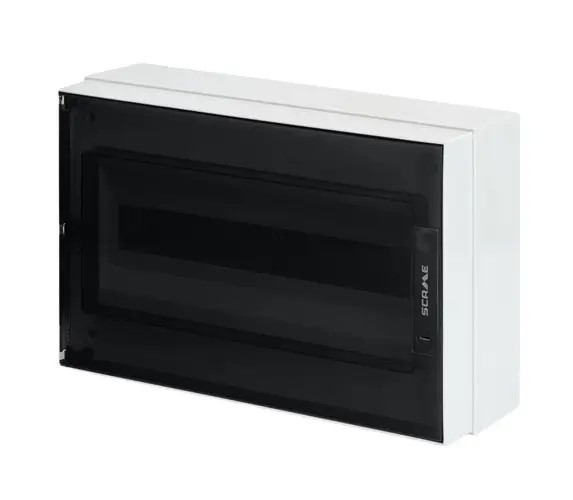

Rozvodnice SCAME IKONA ve velikosti pro 18 modulů (18+1) v jedné řadě patří mezi vodotěsné rozvaděče se stupněm krytí IP66. Konstrukce s mechanickou odolností IK09 je navržena pro dlouhodobé použití v náročných podmínkách.
Kryt je vyroben z bezhalogenových termoplastických materiálů a v místech největšího namáhání je vyztužen vnitřními žebry. Těsnění mezi krytem, základnou a zadními dvířky zajišťuje stabilní udržení stupně krytí IP66.
IP66 poskytuje úplnou prachotěsnost a ochranu proti silným vodním proudům, takže rozvodnice bezpečně funguje při dešti, větru i při mytí hadicí. Díky tomu je vhodná pro venkovní instalace, kde je vyžadována stabilita a spolehlivost. Uplatní se v průmyslu, technických objektech i běžných domovních instalacích.

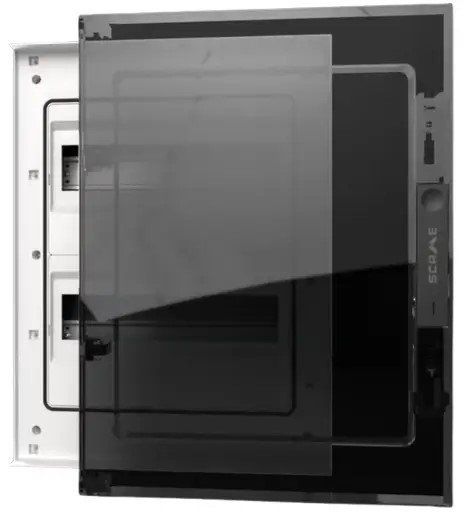

Charakteristickým prvkem jsou zcela plochá tónovaná dvířka se skrytým otevíracím mechanismem a automatickým vratným pružinovým systémem. Pro přesnou montáž je v konstrukci integrována vodováha.
Dvířka jsou osazena zesílenými panty, které umožňují změnu směru otevírání. Zachovávají však úhel 180°, aby byla zajištěna maximální dostupnost spínačů při údržbě. Údržbu usnadňuje také možnost odejmutí krytu DIN lišty, který lze jednoduše vycvaknout bez nutnosti demontovat celý kryt.
Drážky integrované v rámu slouží jako pevné kotevní body pro kabelové stahovací pásky, což umožňuje přehledné a bezpečné vedení kabeláže. DIN lišta je nastavitelná do hloubky i výšky, takže je možné upevnit i nestandardní modulární jednotky a doplnit instalaci o další svorkovnice.
Výhody a vlastnosti
- Zcela plochá tónovaná dvířka se skrytým otevíracím mechanismem a automatickým vratným pružinovým systémem
- Velký vnitřní prostor pro snadnou instalaci a vedení kabeláže
- Odnímatelné držáky DIN lišty pro snadnou montáž

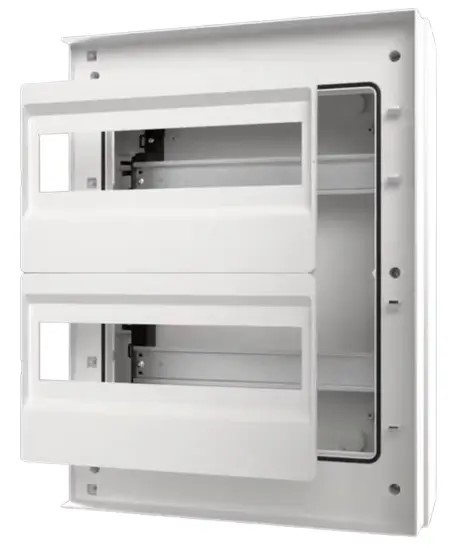

- Odnímatelná krycí deska modulů pro pohodlný přístup k osazeným prvkům
- Možnost vložení svorkovnic
- Kryt z bezhalogenových materiálů s vysokou odolností
- Tlakové zavírání dvířek plastovým zámkem, s možností doplnění o zámek typu Yale
- Hladké strany
- Oboustranná dvířka s úhlem otevření 180°, vybavená zesílenými panty
- Integrovaná vodováha pro přesnou montáž
- Výškově i hloubkově nastavitelné vedení DIN lišty
- Vedení pro upevnění kabelů s drážkami pro stahovací pásky
- Rychlořezné šrouby z nerezové oceli pro pevné a dlouhodobé spojení
Technické parametry
- Počet modulů: 18 + 1 rezervní
- Počet řad: 1
- Stupeň krytí: IP66
- Mechanická odolnost: IK09
- Ztrátový výkon: 34 W (ztrátový výkon vypočten v souladu s normami IEC EN 62208 a IEC EN 60670‑24)
- Rozměry (š x v x h) mm : 424 x 285 x 140
- Barva: šedá RAL 7035
- Třída izolace: II (dvojitá izolace)
- Provozní teplota: -25 °C až +60 °C
- Materiál: bezhalogenový UV odolný ABS / termoplast
- Stupeň samozhášivosti (GWT): 650 °C
- Šrouby: rychloupínací, nerezová ocel
⚠️ Upozornění
- Dodáváno s 2 svorkovnicemi IP00 (5 × 10 mm2 - 5 × 16 mm2)
- Lze vložit zámek typu Yale 654.0075 - je možné dokoupit jako příslušenství
Rozvodnice SCAME IKONA splňují požadavky normy IEC EN 61439‑2 (příloha DD), takže usnadňuje certifikaci fotovoltaických instalací.
